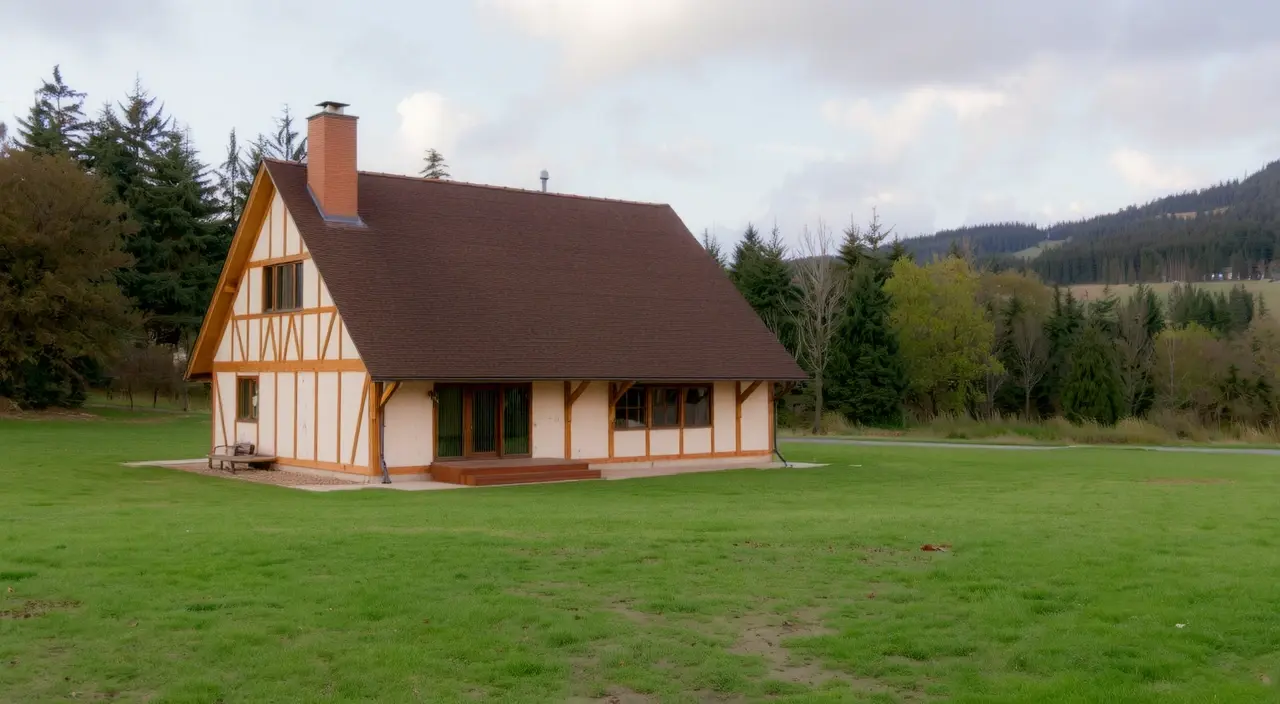

Принципы фахверковой конструкции для одноэтажного дома
Фахверковая конструкция представляет собой каркасную систему, в которой несущий остов формируется из вертикальных стоек, горизонтальных ригелей и поперечных балок, а пролёты заполняются непроходящими элементами. Каркас воспринимает вертикальные и горизонтальные нагрузки и передаёт их на фундамент через узлы сопряжения. Для одноэтажного дома это позволяет уменьшить сечение несущих элементов по сравнению с многоэтажными зданиями, сохранять открытые планировочные решения и комбинировать крупные остеклённые пролёты с несущими элементами. Посмотреть примеры фахверка для одноэтажных домов можно в нашей галерее фахверк одноэтажный фото.
Компоненты каркаса — балки, стойки, ригели и узлы
Основные элементы каркаса: вертикальные стойки, горизонтальные ригели и поперечные балки. Для деревянного фахверка принято использовать брус сечением 100×150–200×200 мм в зависимости от пролёта и нагрузки; для стального каркаса применяют профили класса S235 или выше. Узлы связки включают механические соединители (шпильки, болты, пластины) и клеевые соединения при заводской сборке. Жёсткость узлов влияет на распределение статических усилий и сопротивление деформам; расчёт производится по статическим схемам с учётом совместимости перемещений.
Отличия фахверка от других каркасных систем
В отличие от облегчённых каркасных систем, где несущие элементы частично скрыты под оболочкой, фахверк выделяет каркас как архитектурную систему и допускает крупные заполнения пролётов. Это влияет на требования к жёсткости ригелей и узловых соединений: декоративность каркаса не освобождает от необходимости расчёта его на изгиб, сдвиг и устойчивость. Заполнение пролётов может нести только ограждающую функцию, что дает гибкость в выборе материалов.
Материалы заполнения и фасадные решения
Выбор заполнения пролётов определяет тепло- и шумоизоляционные характеристики стены, а также огнестойкость и эксплуатационные требования. Варианты варьируются от жёстких панелей до кладки и остекления; каждый вариант требует соответствующей расчётной схемы сочленения с каркасом.
Жёсткие панели, кладка, остекление — плюсы и минусы
Жёсткие утеплённые панели (сэндвич-конструкции) обеспечивают рабочие теплотехнические параметры при толщине 100–200 мм и λ утеплителя 0,030–0,045 Вт/(м·К). Каменная кладка повышает инерционность и звукоизоляцию, но увеличивает массу и требует усиления узлов. Остекление больших пролётов снижает тепловую защиту и требует использования стеклопакетов с сопротивлением теплопередаче не ниже 0,6–1,0 м2·К/Вт (в зависимости от требований). Заполнение выбирают согласно требуемому уровню R-стены и акустическим параметрам.
Вентилируемые фасады, отделка и пароизоляция
Вентилируемый фасад предусматривает воздушный зазор 20–50 мм между наружной облицовкой и теплоизоляцией для отвода конденсата и удаления влаги из ограждающей конструкции. Наружные отделочные материалы подбирают с учётом паропроницаемости и ветровой нагрузки на крепления. Пароизоляция располагается на внутренней, «тёплой» стороне ограждения с сопротивлением паропроницаемости, предотвращающим миграцию влажного воздуха внутрь утеплителя.
Теплотехнические и влажностные решения
Теплотехнические параметры влияют на положение точки росы в стеновой конструкции и на риск образования конденсата внутри слоя утеплителя. Выбор материалов и их последовательность по паропроницаемости определяют необходимость расчёта теплозащитного контура.
Выбор утеплителя и расчёт теплотехнического сопротивления
Типичные утеплители: минераловатные матрицы (λ≈0,035 Вт/(м·К)), стекловата (λ≈0,036–0,040 Вт/(м·К)), пенополистирол (λ≈0,030–0,038 Вт/(м·К)). Толщина утеплителя подбирается для обеспечения требуемого сопротивления теплопередаче R; для умеренных климатов типовые значения R наружной стены колеблются в пределах 3–5 м2·К/Вт, что при λ=0,035 требует утеплителя 105–175 мм. Расчёт точки росы выполняется по профилю температуры и паропроницаемости слоёв.
Борьба с тепловыми мостами и контроль точки росы
Для снижения тепловых мостов применяется сплошной наружный слой утепления, термомостовые соединители из нержавеющей стали или пластика и тепловые разрывы в местах примыканий. Узлы стыка каркаса и оконных коробок проектируются с учётом непрерывности теплоизоляции. Контроль точки росы проводится в расчётных сечениях; при расположении точки росы внутри паропроницаемого слоя повышается риск биологического разложения материалов.
Фундамент и опора каркаса
Фундамент рассчитывают с учётом типа грунта и суммарной нагрузки от каркаса и заполнений. Для одноэтажного фахверка возможны ленточные, плитные и свайные основания в зависимости от несущей способности грунта и глубины промерзания.
Варианты фундаментов и их расчёт по грунту
Плитный фундамент распределяет нагрузку на большую площадь и уменьшает осадку при слабых грунтах; толщина плиты обычно 150–300 мм для одноэтажных зданий при нормальных условиях. Ленточный фундамент с подошвой ниже глубины промерзания (обычно 0,8–1,6 м в зависимости от региона) применяется при прочных грунтах. Свайные опоры используют при проблемных грунтах с расчётом несущей способности сваи и суммарной осадки.
Узлы сопряжения каркаса с фундаментом и защита от влаги
Узел опирания включает анкерные крепления, гидроизоляцию и теплоизоляционный слой между мауэрлатом и цоколем. Гидроизоляция фундамента должна обеспечивать защиту от капиллярного подъёма влаги; применяются битумные или полимерные покрытия и дренажная система по периметру с отводом воды. Защитный слой по месту опирания минимизирует контакт деревянных элементов с влажной поверхностью.
Кровля, стропильная система и ветровая нагрузка
Кровля передаёт нагрузки через мауэрлат или прогон на каркас; тип кровли подбирается по архитектурному решению и нагрузкам, включая снеговую и ветровую.
Совместимые типы кровель и узлы крепления
Скатные кровли с традиционной стропильной системой применимы для отвода осадков; плоские кровли требуют усиленной гидроизоляции и контроля снеговой нагрузки. Узлы крепления мауэрлата к каркасу проектируются с расчётом на срез и вырыв анкера. При использовании тяжёлых кровельных покрытий необходимо учитывать дополнительную вертикальную нагрузку в статическом расчёте каркаса.
Учет снеговой и ветровой нагрузки в конструктиве
Снеговая нагрузка в проекте принимается по нормативам и может варьироваться приблизительно от 0,5 до 3,0 кН/м2 в зависимости от климата и региона; ветровая нагрузка обычно меняется в диапазоне 0,2–1,0 кН/м2. Эти значения используются при расчёте стропильной системы, прогонов и жёсткости узлов для предотвращения прогиба и опасности местных деформаций.
Планировка, инженерные сети и комфорт
Фахверк подходит для одноэтажных зданий с открытой планировкой за счёт длины пролётов и несущей функции каркаса. Инженерные сети интегрируются в пространство между стойками или в подполье/чердачном пространстве.
Варианты планировок для одноэтажа и открытой планировки
Открытая планировка позволяет объединить кухню, столовую и гостиную в одно объёмное пространство за счёт несущих колонн и ригелей. Для разделения зон применяются лёгкие перегородки, не воспринимающие конструктивную нагрузку. При проектировании учитывается свободный световой поток и необходимость тепло- и звукоизоляции спальных помещений.
Размещение вентиляции, отопления и электросетей
Вентиляция может быть естественной или принудительной с рекуперацией; при рекуперации требуется канализация притока и вытяжки, а расчёт производительности делается по нормам воздухообмена и контролю CO2. Отопление размещается с учётом распределения тепловых зон; инженерные коммуникации прокладываются в монтажных каналах внутри каркаса или в техническом подполье для облегчения обслуживания.
Проектирование, расчёты и нормативы
Проектирование включает статические расчёты, теплотехнические проверки и соответствие строительным и пожарным нормам, применимым к каркасным и деревянным конструкциям.
Необходимые расчёты статической и зимней нагрузки
Статические расчёты определяют несущую способность стоек, ригелей и балок с учётом постоянных и временных нагрузок. Зимние условия требуют суммарного учёта снеговой нагрузки и снегового конструктива на кровлю и каркас. Проверка на устойчивость включает расчёт на внецентренное сжатие и боковую устойчивость при пролётах более чем 4–6 метров.
Пожарные и строительные нормы применимые к фахверку
Пожарная защита требует обработки несущих элементов антипиренами, разделения путей эвакуации и классов огнестойкости ограждений в соответствии с нормативными документами. Материалы каркаса и заполнений подбираются с учётом требований к предельным состояниям по огнестойкости.
Монтаж, эксплуатация и обслуживание
Технология сборки и качество выполнения узлов определяют герметичность и долговечность конструкций. Мониторинг состояния каркаса и регулярные профилактические мероприятия продлевают срок службы деревянных и стальных элементов.
Технологии сборки: модульная vs на месте
Заводская модульная сборка обеспечивает высокую точность узлов и короткие сроки на площадке, снижая погрешности монтажа. Сборка на месте даёт гибкость при изменениях проекта, но требует более строгого контроля качества и соблюдения технологических зазоров. Выбор технологии влияет на герметичность стыков и удобство прокладки коммуникаций.
Регулярный уход, диагностика и мероприятия по продлению ресурса
Регулярная инспекция включает проверку анкерных соединений, состояния гидроизоляции и целостности защитных покрытий. Для деревянных элементов рекомендована периодическая проверка влажности и при необходимости обработка биозащитными составами. Ремонтные работы на ранних стадиях предотвращают развитие коррозии и разрушения материалов.
